《混凝土結構后錨固技術規程》JGJ 145-2004的規定。《混凝土結構加固設計規范》GB50367－2006對植筋基本錨固長度的規定：

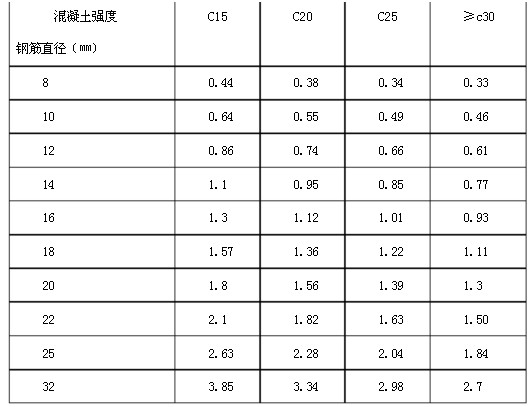

lb=afylb—植筋錨固長度；fy—鋼筋抗拉強度設計值。系數a按下表：
注：1、當混凝土強度等級不低于C40時，對抗剪強度最小值不低于21N/㎜2 的粘結劑，其植筋的系數a值乘以修正系數0.9。
2、當構件中的一個截面中有30% 以上的受拉鋼筋需與所植的鋼筋搭接時，其植筋的基本錨固長度lb（或lb，d）應乘以放大系數1.4~2.0
植筋最小錨固長度：受拉區錨固lb,min=max{0.6lb;10d;150mm}，受壓區錨固lb,min=max{0.3l;7d;100mm}
植筋加固的施工流程：彈線定位→鉆孔→洗孔→鋼筋處理→注膠→植筋→固化養護→抗拔試驗→綁扎。
用沖擊鉆鉆孔，鉆頭直徑應比鋼筋直徑大4～ 8mm左右，鋼筋直徑為Φ25，鉆頭選用φ32的合金鉆頭。鉆孔深度按照《混凝土結構加固設計規范》GB50367－2006中提供的植筋基本錨固長度。
洗孔是植筋中最重要的一個環節，因?yàn)榭足@完后內部會有很多混凝土灰渣垃圾，直接影響植筋的質量，所以孔洞應清理干凈。可用空壓機吹出浮沉，保證孔內干燥無積水。
清孔完成后方可注膠，灌注方式應不妨礙孔洞中空氣排出。錨固膠要選用合格的植筋專用膠水，使鋼筋植入后孔內膠液飽滿，又不能使膠液大量外流，以少許粘結劑外溢為宜，孔內注膠達到孔深的1/3。
孔內注完膠后應立即植筋。
將鋼筋緩慢插入孔內，同時要求鋼筋旋轉，使結構膠從孔口溢出，排出孔內空氣，鋼筋外露部分長度保證工程需要。植筋施工完畢后２４小時之內嚴禁有任何擾動，以保證結構膠的正常固化。
檢測待植筋膠完全固化后，進行非破損性拉拔試驗，檢測的數量是植筋總數的10％。檢測中，測力計施加的力要小于鋼筋的屈服強度，大于設計部門提供的植筋設計錨固力值。被植筋的鋼筋混凝土構件強度、剛度、抗裂度和穩定性的驗算可按整體構件進行計算。
