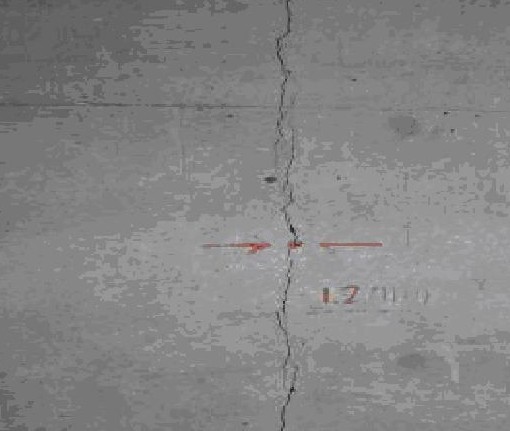

廣西混凝土加固公司認為大體積混凝土：一般地，結構斷面最小尺寸在800mm以上，同時水化熱引起的混凝土內最高溫度與環(huán)境氣溫之差預計超過25?C的混凝土構件，稱之為大體積混凝土。導致因素包括以下4個原因：
1.水泥用量多、用水量大、砂率大，從而使水泥的水化熱增大，加上澆筑速度快，使大體積混凝土內外溫差加大，表面散熱快，收縮大等因素導致產生溫差裂縫。
2.大體積混凝土中使用42.5或更高標號的普通硅酸鹽水泥，當水泥中的硅酸三鈣的含量高達5.5%時，每千克水泥的發(fā)熱量可達377kJ，比同標號礦渣水泥的發(fā)熱量大42kJ，則在構件中的溫度差就比要求的大11%左右，容易產生溫差裂縫。
3.混凝土拌和料中加大水泥用量、提高水泥標號，提高了水化熱。而在施工環(huán)境溫度下降時，又沒有采取有效的技術措施，從而產生裂縫。
4.澆筑完成后，水泥的水化熱尚沒有達到峰值。當外界氣溫驟降時，因為沒有采取有效的防范措施，也是造成大體積混凝土產生裂縫的原因。
金固科技以下責任公司認為澆筑大體積混凝土時，必須采取以下5個技術措施：
1.選用水化熱低的水泥，如礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥等。也可以考慮在普通硅酸鹽水泥中摻入粉煤灰等摻和料，以降低水泥水化熱。
2.選擇合理的砂、石級配，嚴格控制含泥量應不大于1%。
3.在混凝土中摻入一定的外加劑，盡量減少水泥用量，經設計單位同意，可利用混凝土60d的后期強度作為混凝土的強度評定。
4.經設計單位允許，可以在混凝土中摻入粒徑為150-200mm的潔凈毛石，且毛石最大尺寸不應超過構件尺寸的1/3，摻入數(shù)量以不超過混凝土量的25%為宜。
5.當使用高強無收縮灌漿料澆筑大體積混凝土構件時，宜選用豆石型灌漿料，如果現(xiàn)場只有通用型灌漿料，則可以在現(xiàn)場按照灌漿料重量的30%-35%的比例摻入潔凈毛石。

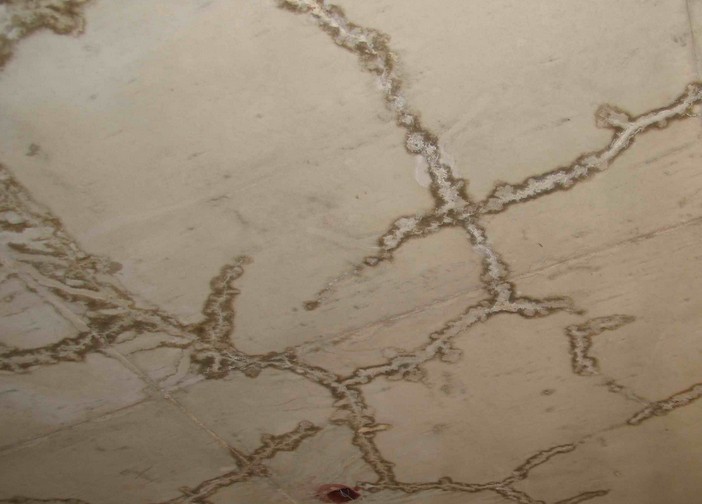

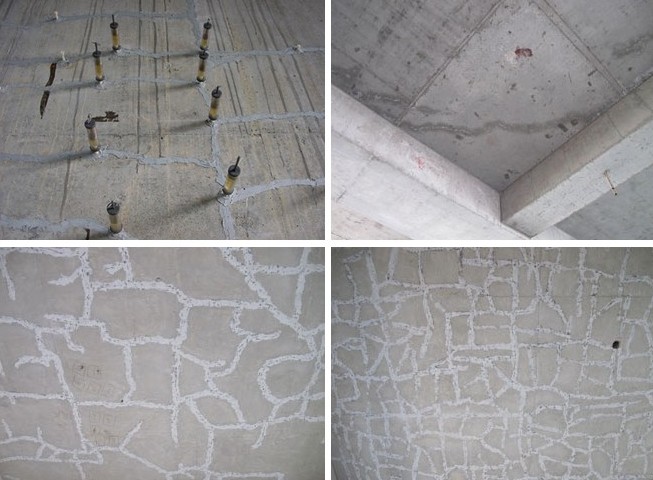

湖南加固工程公司認為混凝土自身因素產生裂縫加固處理方法是經觀測，裂縫已經穩(wěn)定，先將裂縫清理干凈，用壓力水沖洗并晾干。或者用化學灌漿法：采用向縫隙中灌注低黏度環(huán)氧樹脂的方式加固修復。
